Opus-1ネロ 分解図・パーツリスト

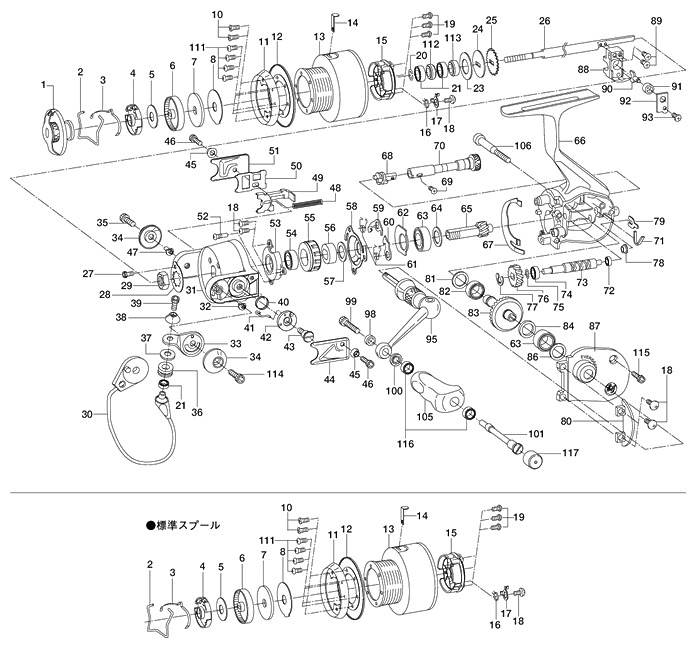

分解図

※図の番号をクリックすればパーツリストの最上部に表示されます。
●印のパーツにつきましては内部調整が必要となるためパーツ単体での販売はしておりません。
（シリアルナンバー含む）

パーツリスト

●印のパーツにつきましては内部調整が必要となるためパーツ単体での販売はしておりません。
（シリアルナンバー含む）


No. 部品名

税込価格（本体価格）
1
  ドラグノブ



 ￥3,630　（￥3,300）
2
  スクエアースプリング



 ￥220　（￥200）
3
  クリック スプリング



 ￥550　（￥500）
4
  クリック スプリングホルダー



 ￥220　（￥200）
5
  ワッシャー



 ￥110　（￥100）
6
  ドラグノブギア



 ￥770　（￥700）
7
  ドラグワッシャー



 ￥165　（￥150）
8
  イヤードワッシャー（A）



 ￥110　（￥100）
10
  スクリュー

1個

 ￥55　（￥50）
11
  リングリテーナー



 ￥3,520　（￥3,200）
12
  スプール リング



 ￥2,970　（￥2,700）
13
  スプール



 ￥5,335　（￥4,850）
14
  ラインストッパー



 ￥165　（￥150）
15
  スプールブッシュ



 ￥385　（￥350）
16
  クリックポールスプリング



 ￥165　（￥150）
17
  クリックポール



 ￥220　（￥200）
18
  スクリュー

1個

 ￥55　（￥50）
19
  スクリュー

1個

 ￥55　（￥50）
20
  リング



 ￥55　（￥50）
21
  ボールベアリング

1個

 ￥825　（￥750）
23
  ライニングワッシャーセット
（0.3mm×1枚,0.5mm×1枚）
￥110　（￥100）
24
  ベアリングカラー（B）



 ￥165　（￥150）
25
  クリックギア



 ￥110　（￥100）
●26
  メインシャフト



 ￥4,290　（￥3,900）
27
  キャップスクリュー



 ￥55　（￥50）
28
  ナットロックプレート



 ￥165　（￥150）
29
  ローターナット



 ￥275　（￥250）
●30
  ベイル



 ￥5,830　（￥5,300）
●31
  ローター



 ￥5,720　（￥5,200）
32
  ベイルシャフト（B）



 ￥275　（￥250）
33
  ベイルアーム



 ￥1,100　（￥1,000）
34
  スクリューガード（A）

1個

 ￥275　（￥250）
35
  キャップスクリュー



 ￥110　（￥100）
36
  ラインローラー



 ￥715　（￥650）
37
  ラインローラーリテーナー



 ￥220　（￥200）
38
  スクリューガード（C）



 ￥275　（￥250）
39
  キャップスクリュー



 ￥110　（￥100）
40
  ベイルスプリング



 ￥165　（￥150）
41
  リンク



 ￥165　（￥150）
42
  ベイルスプリングプレート



 ￥385　（￥350）
43
  スクリュー



 ￥110　（￥100）
44
  ベイルスプリングカバー



 ￥550　（￥500）
45
  スクリューガード（B）

1個

 ￥165　（￥150）
46
  キャップスクリュー

1個

 ￥110　（￥100）
47
  ベイルシャフト（A）



 ￥220　（￥200）
48
  コイルスプリング（B）



 ￥55　（￥50）
49
  ベイルトリップレバー



 ￥110　（￥100）
50
  ベイルトリップリテーナー



 ￥165　（￥150）
51
  ベイルトリップカバー



 ￥715　（￥650）
●52
  スクリュー



 ￥165　（￥150）
●53
  ピニオンリテーナー（B）



 ￥495　（￥450）
●54
  ボールベアリング



 ￥330　（￥300）
●55
  ワンウェイラチェット



 ￥2,200　（￥2,000）
●56
  インナーリング



 ￥275　（￥250）
●57
  ワッシャー



 ￥110　（￥100）
●58
  ピニオンリテーナー（A）



 ￥330　（￥300）
●59
  ラチェットポール（A）



 ￥110　（￥100）
●60
  ラチェットポール（B）



 ￥110　（￥100）
●61
  ラチェットポールスプリング

1個

 ￥220　（￥200）
●62
  スペーサー



 ￥110　（￥100）
●63
  ボールベアリング

1個

 ￥880　（￥800）
●64
  シム



 ￥55　（￥50）
●65
  ピニオンギア



 ￥605　（￥550）
●66
  ボディ



 ￥10,120　（￥9,200）
●67
  ブレーキスプリング



 ￥495　（￥450）
●68
  アンチリバースカム



 ￥165　（￥150）
●69
  スクリュー



 ￥55　（￥50）
●70
  アンチリバースレバー



 ￥1,045　（￥950）
●71
  レバースプリング



 ￥440　（￥400）
●72
  ボールベアリング



 ￥825　（￥750）
●73
  ウォームシャフト



 ￥385　（￥350）
●74
  ボールベアリング



 ￥550　（￥500）
●75
  シム



 ￥55　（￥50）
●76
  オシレーティングギア



 ￥220　（￥200）
●77
  Eリング



 ￥55　（￥50）
●78
  メインシャフトブッシュ



 ￥110　（￥100）
●79
  ブッシュストッパー



 ￥55　（￥50）
●80
  フランジカバー



 ￥275　（￥250）
●81
  ワッシャー



 ￥55　（￥50）
●82
  ボールベアリング



 ￥770　（￥700）
●83
  ドライブギア



 ￥2,750　（￥2,500）
●84
  シム



 ￥55　（￥50）
●86
  ワッシャー



 ￥55　（￥50）
●87
  サイドカバー



 ￥6,820　（￥6,200）
●88
  オシレーティングスライダー



 ￥605　（￥550）
●89
  スクリュー

1個

 ￥55　（￥50）
●90
  ウォームガイド



 ￥990　（￥900）
●91
  ウォームガイドカラー



 ￥110　（￥100）
●92
  ウォームガイドリテーナー



 ￥110　（￥100）
●93
  スクリュー



 ￥55　（￥50）
95
  ハンドルアーム



 ￥8,250　（￥7,500）
98
  ハンドルスクリューカラー



 ￥165　（￥150）
99
  キャップスクリュー



 ￥55　（￥50）
100
  ハンドルノブカラー



 ￥165　（￥150）
101
  ハンドルノブシャフト



 ￥385　（￥350）
105
  ハンドルノブ



 ￥220　（￥200）
106
  ハンドルスクリュー



 ￥385　（￥350）
111
  スクリュー

1個

 ￥55　（￥50）
112
  ベアリングカラー（D）



 ￥110　（￥100）
113
  ベアリングカラー（C）



 ￥110　（￥100）
114
  キャップスクリュー



 ￥165　（￥150）
115
  キャップスクリュー



 ￥110　（￥100）
116
  ボールベアリング

1個

 ￥990　（￥900）
117
  ハンドルノブキャップ



 ￥275　（￥250）
※（ ）内の価格は税抜の本体価格です。
　標準スプール ￥13,200　（￥12,000）
※（ ）内の価格は税抜の本体価格です。
●本製品は厳しい品質管理のもと、生産、出荷されています。万一、故障が生じ修理が必要な場合は、ご購入いただいた小売店を通じて弊社アフターサービスにお預け下さい。
●修理に出される際には必ず修理箇所、不具合をできるだけ詳しくお知らせ下さい。オーバーホール、修理品は部品代のほかに工賃をいただきますのでご了承下さい。
●オーバーホール、工賃の料金につきましては、お客様からお預かりしましたリールの状態によって変わりますのでご了承下さい。
●事前に料金をご確認いただく場合は修理品をお出しいただく際に「見積希望」とお伝え下さい。弊社に修理品が到着し検査が終わり次第、お預け頂いた小売店にご連絡させていただきます。
●部品や替スプール等のご注文は分解図をご覧いただき、パーツナンバー、部品名をご指定の上、小売店にご注文下さい。内部パーツ等、分解を要する部品や、その他一部の部品（シリアルナンバープレート等）につきましてはパーツ販売できない場合がございますのでご了承下さい。
●シム（調整座金）につきましては分解図中と一致しない場合がございますので、ご了承下さい。
●商品の仕様、デザイン、価格、部品価格、工賃については予告なく変更する場合がございます。
　
本製品の故障等による付随的損害（釣行費用、他のタックルの破損・紛失、釣果等）は保証いたしかねます。
