Opus-1 分解図・パーツリスト Back

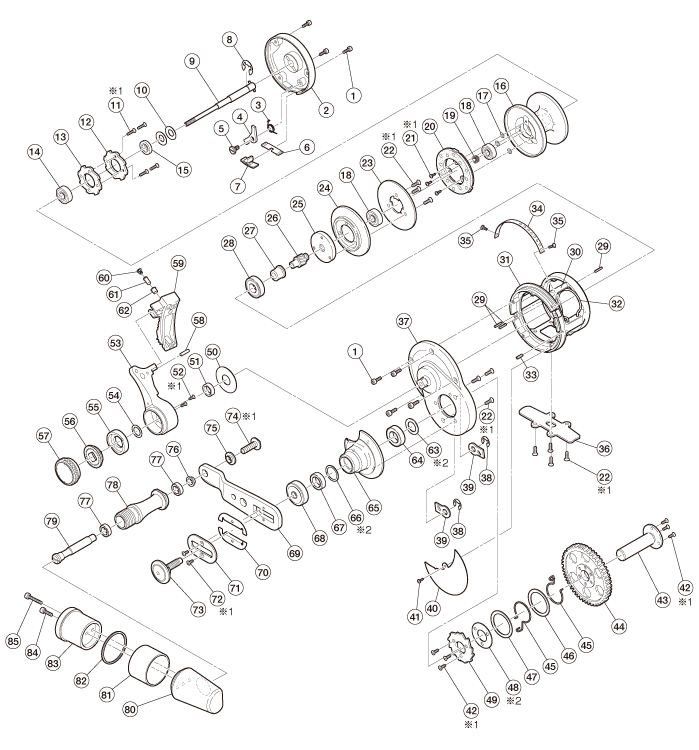

分解図




※図の番号をクリックすればパーツリストの最上部に表示されます。





※1.ネジの弛みを防ぐ為、ネジロック剤を使用しています。
※2.調整用ワッシャーの為、使用数・使用有無等、製品個々に違いがあります。





パーツリスト




※●印のパーツにつきましては調整が必要な為、パーツ単品販売はいたしておりません 。スプールが必要な場合はオプションのオケアノス・スペアスプールをお買い求めください。

※▲印のパーツにつきましては調整が必要な為、パーツ単品販売はいたしておりません 。リール本体をお預かりさせていただきます。（別途工賃がかかります）


No. 部品名 価格
1 スクリュー ￥50（税別）
2 パームサイドカバー ￥7,000（税別）
3 逆止メ爪スプリング ￥100（税別）
4 逆止メ爪 ￥200（税別）
5 逆止メ爪ネジ ￥400（税別）
6 逆止メレバースプリング ￥100（税別）
7 逆止メレバー ￥250（税別）
8 Eリング ￥50（税別）
9 スプールシャフト ￥1,800（税別）
10 スプリングワッシャー ￥50（税別）
11 スクリュー ￥50（税別）
12 逆止メ歯車(A) ￥300（税別）
13 逆止メ歯車(B) ￥300（税別）
14 ボールベアリング ￥800（税別）
15 スプールシャフトスリーブ ￥200（税別）
● 16 スプール -
● 17 ワッシャー -
18 ボールベアリング ￥1,000（税別）
19 ドラグスプリング ￥100（税別）
● 20 ディスクワッシャー -
● 21 スクリュー -
▲ 22 スクリュー ￥50（税別）
23 ドラグディスク ￥600（税別）
24 ドラグディスクマウンター ￥2,200（税別）
▲ 25 ピニオンギアセットプレート ￥900（税別）
▲ 26 ピニオンギア ￥1,600（税別）
27 ピニオンギアカラー ￥250（税別）
28 アンギュラコンタクトベアリング ￥4,300（税別）
29 スプリングピン ￥50（税別）
30 ラインガード(C) ￥3,000（税別）
31 フレーム ￥19,800（税別）
▲ 32 ラインガード(A) ￥900（税別）
33 スクリュー ￥50（税別）
34 レバークリックプレート ￥200（税別）
35 スクリュー ￥200（税別）
▲ 36 リール脚 ￥500（税別）
▲ 37 ギアサイドカバー ￥12,000（税別）
38 Eリング ￥50（税別）
39 ストッパー ￥150（税別）
40 ギアカバー ￥700（税別）
41 スクリュー ￥50（税別）
▲42 スクリュー ￥50（税別）
▲43 ドライブシャフト ￥1,800（税別）
▲44 ドライブギア ￥6,000（税別）
▲45 ストッパーガイド ￥200 （税別）
▲46 ワッシャー ￥100（税別）
▲47 ワッシャー ￥100（税別）
▲48 ワッシャー ￥100（税別）
▲49 ストッパー歯車 ￥200（税別）
50 ワッシャー ￥100（税別）
51 ブッシュ ¥200（税別）
52 スクリュー ¥50（税別）
53 ドラグレバー ￥5,700（税別）
54 カットワッシャー ￥50（税別）
55 ドラグカム(A) ￥1,200（税別）
56 ドラグカム(B) ￥1,800（税別）
57 プリセットダイヤル ￥3,500（税別）
58 平行ピン ￥100（税別）
59 ドラグレバーサポート ￥400（税別）
60 レバークリックスプリング ￥100（税別）
61 レバークリックピン ￥150（税別）
62 ピンスリーブ ￥350（税別）
63 ワッシャー ￥50（税別）
64 ボールベアリング ￥2,500（税別）
▲ 65 ベアリングホルダー ￥7,900（税別）
66 ワッシャー ￥50（税別）
67 ボールベアリング ￥1,800（税別）
68 ハンドルアームスクリューカバー ￥1,100（税別）
▲ 69 ハンドルアーム ￥3,400（税別）
▲ 70 ハンドルスライドレール ￥200（税別）
▲ 71 ハンドルスライドプレート ￥150（税別）
▲ 72 スクリュー ￥50（税別）
73 ハンドルアームスクリュー ￥1,300（税別）
▲ 74 スクリュー ￥100（税別）
▲ 75 ハンドルノブカラー(A) ￥300（税別）
▲ 76 ハンドルノブカラー(B) ￥200（税別）
▲ 77 ボールベアリング ￥1,400（税別）
▲ 78 ハンドルノブ(Ｃ) ￥1,700（税別）
▲ 79 ハンドルシャフト ￥600（税別）
80 ハンドルノブ(A) ￥3,500（税別）
81 ハンドルノブカバー ￥400（税別）
82 リング ￥300（税別）
83 ハンドルノブ(B) ￥2,000（税別）
84 スクリュー ￥50（税別）
85 スクリュー ￥50（税別）
