Opus-1 分解図・パーツリスト

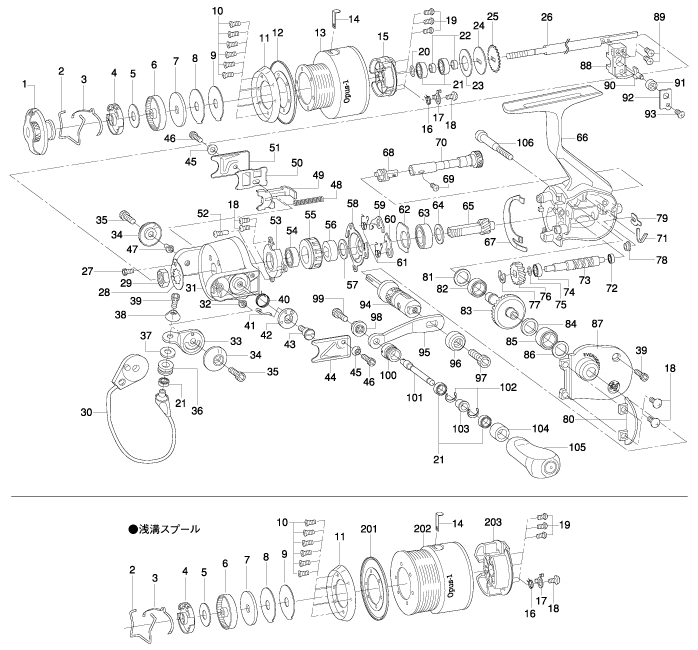

分解図

※図の番号をクリックすればパーツリストの最上部に表示されます。
●印のパーツにつきましては内部調整が必要となるためパーツ単体での販売はしておりません。
(シリアルナンバー含む)

パーツリスト

●印のパーツにつきましては内部調整が必要となるためパーツ単体での販売はしておりません。
(シリアルナンバー含む)


No. 部品名

税込価格(本体価格)

1
  ドラグノブ



3,240 (¥3,000)
2
  スクエアースプリング



216 (¥200)
3
  クリック スプリング



540 (¥500)
4
  クリック スプリングホルダー



216 (¥200)
5
  ワッシャー



108 (¥100)
6
  ドラグノブギア



756 (¥700)
7
  ドラグワッシャー



162 (¥150)
8
  イヤードワッシャー(A)



108 (¥100)
9
  イヤードワッシャー(B)



162 (¥150)
10
  スクリュー

1個

54 (¥50)
11
  リングリテーナー



1,836 (¥1,700)
12
  スプール リング



2,916 (¥2,700)
13
  スプール



5,238 (¥4,850)
14
  ラインストッパー



108 (¥100)
15
  スプールブッシュ



324 (¥300)
16
  クリックポールスプリング



162 (¥150)
17
  クリックポール



216 (¥200)
18
  スクリュー

1個

54 (¥50)
19
  スクリュー

1個

54 (¥50)
20
  Oリング



54 (¥50)
21
  ボールベアリング

1個

810 (¥750)
22
  ベアリングカラー(A)

1個

108 (¥100)
23
  ライニングワッシャーセット
(0.3mm×1枚,0.5mm×1枚)
108 (¥100)
24
  ベアリングカラー(B)



162 (¥150)
25
  クリックギア



108 (¥100)
●26
  メインシャフト



4,212 (¥3,900)
27
  キャップスクリュー



54 (¥50)
28
  ナットロックプレート



162 (¥150)
29
  ローターナット



162 (¥150)
●30
  ベイル



5,724 (¥5,300)
●31
  ローター



5,616 (¥5,200)
32
  ベイルシャフト(B)



108 (¥100)
33
  ベイルアーム



1,080 (¥1,000)
34
  スクリューガード(A)

1個

270 (¥250)
35
  キャップスクリューベイルホルダー



54 (¥50)

  キャップスクリューラインローラー



54 (¥50)
36
  ラインローラー



702 (¥650)
37
  ラインローラーリテーナー



216 (¥200)
38
  スクリューガード(C)



270 (¥250)
39
  キャップスクリュー

1個

54 (¥50)
40
  ベイルスプリング



162 (¥150)
41
  リンク



162 (¥150)
42
  ベイルスプリングプレート



378 (¥350)
43
  スクリュー



108 (¥100)
44
  ベイルスプリングカバー



540 (¥500)
45
  スクリューガード(B)

1個

108 (¥100)
46
  キャップスクリュー

1個

54 (¥50)
47
  ベイルシャフト(A)



108 (¥100)
48
  コイルスプリング(B)



54 (¥50)
49
  ベイルトリップレバー



108 (¥100)
50
  ベイルトリップリテーナー



162 (¥150)
51
  ベイルトリップカバー



648 (¥600)
●52
  スクリュー



54 (¥50)
●53
  ピニオンリテーナー(B)



486 (¥450)
●54
  ボールベアリング



324 (¥300)
●55
  ワンウェイラチェット



2,160 (¥2,000)
●56
  インナーリング



270 (¥250)
●57
  ワッシャー



108 (¥100)
●58
  ピニオンリテーナー(A)



324 (¥300)
●59
  ラチェットポール(A)



108 (¥100)
●60
  ラチェットポール(B)



108 (¥100)
●61
  ラチェットポールスプリング

1個

216 (¥200)
●62
  スペーサー



108 (¥100)
●63
  ボールベアリング



864 (¥800)
●64
  シム



54 (¥50)
●65
  ピニオンギア



594 (¥550)
●66
  ボディ



9,720 (¥9,000)
●67
  ブレーキスプリング



378 (¥350)
●68
  アンチリバースカム



162 (¥150)
●69
  スクリュー



54 (¥50)
●70
  アンチリバースレバー



648 (¥600)
●71
  レバースプリング



432 (¥400)
●72
  ボールベアリング



810 (¥750)
●73
  ウォームシャフト



378 (¥350)
●74
  ボールベアリング



540 (¥500)
●75
  シム



54 (¥50)
●76
  オシレーティングギア



216 (¥200)
●77
  Eリング



54 (¥50)
●78
  メインシャフトブッシュ



108 (¥100)
●79
  ブッシュストッパー



54 (¥50)
●80
  フランジカバー



270 (¥250)
●81
  ワッシャー



54 (¥50)
●82
  ボールベアリング



756 (¥700)
●83
  ドライブギア



2,700 (¥2,500)
●84
  シム



54 (¥50)
●85
  ボールベアリング



2,484 (¥2,300)
●86
  ワッシャー



¥54 (¥50)
●87
  サイドカバー



6,480 (¥6,000)
●88
  オシレーティングスライダー



594 (¥550)
●89
  スクリュー

1個

54 (¥50)
●90
  ウォームガイド



972 (¥900)
●91
  ウォームガイドカラー



108 (¥100)
●92
  ウォームガイドリテーナー



108 (¥100)
●93
  スクリュー



54 (¥50)
94
  ハンドルシャフト



3,024 (¥2,800)
95
  ハンドルアーム



1,620 (¥1,500)
96
  ハンドルアームスクリューガード



540 (¥500)
97
  キャップスクリュー



162 (¥150)
98
  ハンドルスクリューガード



324 (¥300)
99
  キャップスクリュー



54 (¥50)
100
  ハンドルノブインサート(A)



270 (¥250)
101
  ハンドルノブシャフト



270 (¥250)
102
  Cリング

1個

54 (¥50)
103
  ハンドルノブインサート(B)



108 (¥100)
104
  ハンドルノブスリーブ



108 (¥100)
105
  ハンドルノブ



4,536 (¥4,200)
106
  ハンドルスクリュー



378 (¥350)
※( )内の価格は税抜の本体価格です。
◎浅溝スプール
201
  スプールリング



2,916 (¥2,700)
202
  スプール



5,130 (¥4,750)
203
  スプールブッシュ



324 (¥300)
※( )内の価格は税抜の本体価格です。
 標準スプール 11,880 (¥11,000)
 浅溝スプール 11,880 (¥11,000)
※( )内の価格は税抜の本体価格です。
●本製品は厳しい品質管理のもと、生産、出荷されています。万一、故障が生じ修理が必要な場合は、ご購入いただいた小売店を通じて弊社アフターサービスにお預け下さい。
●修理に出される際には必ず修理箇所、不具合をできるだけ詳しくお知らせ下さい。オーバーホール、修理品は部品代のほかに工賃をいただきますのでご了承下さい。
●オーバーホール、工賃の料金につきましては、お客様からお預かりしましたリールの状態によって変わりますのでご了承下さい。
●事前に料金をご確認いただく場合は修理品をお出しいただく際に「見積希望」とお伝え下さい。弊社に修理品が到着し検査が終わり次第、お預け頂いた小売店にご連絡させていただきます。
●部品や替スプール等のご注文は分解図をご覧いただき、パーツナンバー、部品名をご指定の上、小売店にご注文下さい。内部パーツ等、分解を要する部品や、その他一部の部品(シリアルナンバープレート等)につきましてはパーツ販売できない場合がございますのでご了承下さい。
●シム(調整座金)につきましては分解図中と一致しない場合がございますので、ご了承下さい。
●商品の仕様、デザイン、価格、部品価格、工賃については予告なく変更する場合がございます。


本製品の故障等による付随的損害(釣行費用、他のタックルの破損・紛失、釣果等)は保証いたしかねます。
